Interruptor de Seguridad en Caja Atex

SERIE ATEX E IECEx

El interruptor y/o seccionadores de corriente Atex y IECEx son estancos, robustos, anticorrosivos y disponemos de intensidades de 25A, 40A, 80A y 180A. Permiten así trabajar sobre una máquina, realizando de forma segura acciones de limpieza, mantenimiento o reacondicionamiento, cuando el interruptor está desactivado.

El diseño del interruptor se ha hecho en una caja certificada de acero inoxidable AISI 304L o bien AISI 316L estanca IP66, anticorrosiva y con seguridad.

Tiene una protección “Ex e” y “Ex d”, lo que permite su uso en zonas de riesgo por explosión, intemperie y/o corrosivas.

Interruptor de Seguridad en Caja Atex - iHATHOR · iHATHORiHATHOR
Interruptor de Seguridad en Caja Atex - iHATHOR · iHATHORiHATHOR
Interruptor de Seguridad en Caja Atex - iHATHOR · iHATHORiHATHOR
Interruptor de Seguridad en Caja Atex - iHATHOR · iHATHORiHATHOR

Este producto cuenta con los siguientes certificados

  • Logo CE · iHATHOR
  • Logo IEC EX · iHATHOR
  • Logo IK10 · iHATHOR
  • Logo IP65 · iHATHOR
  • Logo 10 años anticorrosión · iHATHOR

Descripción

El interruptor de seguridad y seccionador en caja Atex y IECEx dispone de cierre mediante tornillos y permite así trabajar sobre una máquina, realizando de forma segura acciones de limpieza, mantenimiento o reacondicionamiento, siempre y cuando el interruptor esté desactivado.
Este interruptor lo componen dos elementos:

  • El componente de control es un selector que habilita o no el paso de la corriente a la máquina. La posición ON (1) permite que la corriente circule, por lo que se impide acceder al interior de la envolvente gracias al bloqueo mecánico del seccionador. La posición OFF (0) bloquea la corriente, lo que permite acceder al operario al interior de la máquina para realizar cualquier tipo de trabajo.
  • El módulo seccionador permite el paso de la corriente al circuito cuando el selector esta en ON y mantiene la corriente cuando bloqueada cuando el selector está en posición OFF.

Esta familia de interruptores se utiliza mucho en cualquier industria que requiera de maquinaria, ya que los circuitos eléctricos de los motores trifásicos asíncronos, necesitan una separación del suministro de energía eléctrica de la instalación en zonas consideradas como potencialmente explosivas, por lo que sus zonas de uso son las zonas 1, 2, 21 y 22.
El diseño del interruptor se ha hecho en una caja de acero inoxidable AISI 304L especialmente diseñada, estanca, anticorrosiva y con una protección IP66. Tiene una protección “Ex e” y “Ex d”, lo que permite su uso en zonas de riesgo por explosión, intemperie y/o corrosivas.



La corriente nominal del interruptor Atex está comprendida entre 25 y 180A.
Puede trabajar entre dos rangos de temperatura para darle una mayor capacidad de uso:

  • -20°C≤ Ta ≤60°C
  • -20°C≤ Ta ≤40°C

En cuanto a la caja que lo envuelve:

  • La unión entre la tapa y el cuerpo asegura un grado de protección de la caja IP66.
  • El selector hecho de poliamida, tiene un grado de protección IP65.
  • Tiene un acabado en acero inoxidable AISI 304L.

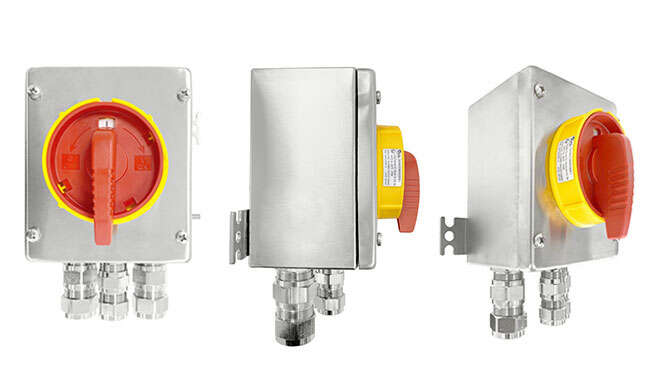

  • Incluye dos prensaestopas con protección “Ex e” de latón niquelado de M25 o de acero inoxidable.
  • Dispone de soportes murales, siendo posible la colocación en la pared.

Descubre las ventajas

Es un dispositivo fundamental para realizar operaciones de mantenimiento o reparación dentro de una máquina.
Consigue un paro total de la maquinaria para que se puedan realizar las actividades necesarias sin ningún riesgo para el operario.
Se imposibilita la puesta en marcha de la máquina cuando se está trabajando sobre ella gracias al bloqueo mecánico del seccionador.
Posibilidad de fabricación de la caja en acero inoxidable AISI 316L, para ambientes marinos altamente corrosivos.

Normativa

MODO DE PROTECCIÓN

Está certificado para el uso en atmósferas potencialmente explosivas de las zonas 1, 2, 21 y 22 y tiene una protección “Ex e” y “Ex d”.

Marcaje Atex:

  • II2G Ex d e IIC T6/T5 Gb
  • II2D Ex tb IIIC T85°C /T100°C Db
  • Número de certificado: LOM14ATEX2082

Marcaje IECEx:

  • IECEx LOM 18.0001X
  • Ex d e IIC T6/T5 Gb
  • Ex tb IIIC T85°C/T100°C Db

NORMATIVA

Directiva y normativa Atex:

  • Directiva Atex 2014/34/UE
  • EN 60079-0:2012
  • EN 60079-1:2007
  • EN 60079-7:2015
  • EN 60079-31:2010

Normativa IECEx:

  • IEC 60079-0:2011
  • IEC 60079-1:2006
  • IEC 60079-7:2015
  • IEC 60079-31:2013

Normativa del armario:

  • Norma IP (IP65): IEC 60529
  • Norma IK (IK10): IEC 62262

Directiva y normativa de baja tensión:

  • Directiva de 2014/35/UE
  • EN 61439-12011
  • EN 61439-22011

Aplicaciones

Esta familia de interruptores se utiliza mucho en cualquier industria que requiera de maquinaria, ya que los circuitos eléctricos de los motores trifásicos asíncronos, necesitan una separación del suministro de energía eléctrica de la instalación en zonas consideradas como potencialmente explosivas, por lo que sus zonas de uso son las zonas 1, 2, 21 y 22.

Personalización a medida
Te ofrecemos múltiples soluciones

Interruptor de Seguridad en Caja Atex · iHATHOR
¿Necesitas soluciones?
Catálogos de productos 2024
  • El selector Atex se puede cambiar por uno de emergencia de color rojo y amarillo.
  • El número de polos es seleccionable.
  • Se pueden incluir varios contactos auxiliares.

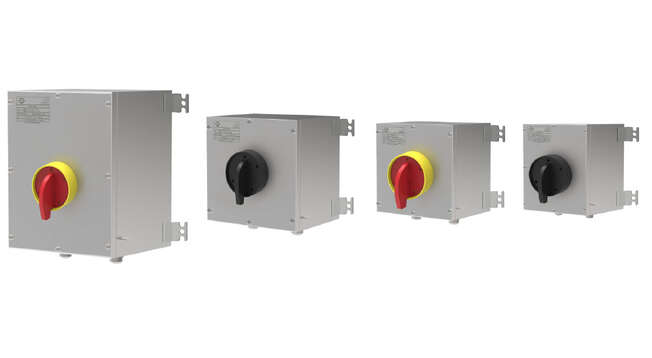

  • La corriente nominal se elige entre: 25, 40, 80 y 180A.
  • Caja fabricada en AISI 316L para ambientes altamente corrosivos o marinos.
  • Prensaestopas y tapones Atex de cualquier medida y rosca.
Los clientes también compraron:
Interruptor Seccionador 20A - 25A - 40A · iHATHORiHATHOR
Los seccionadores iHATHOR de la Serie BPK están disponibles en un rango de intensidades de 20A, 25A...
Interruptor de Seguridad 63A - 80A · iHATHORiHATHOR
Los interruptores de seguridad iHATHOR de la Serie BPK están disponibles en un rango de...
Interruptor Seccionador 100A - 125A · iHATHORiHATHOR
Los interruptores seccionadores iHATHOR de la Serie BPK están disponibles en un rango de...
Interruptor de Seguridad 125A - 150A - 200A - 250A · iHATHORiHATHOR
Los interruptores de corte en carga ruptura brusca Serie H0, están disponibles desde 125A hasta...
Interruptor Seccionador Atex Inoxidable · iHATHORiHATHOR
El seccionador Atex con puerta con bisagras y montaje mural,  utiliza intensidades de 25A, 40A,...
Interruptor Seccionador Atex GRP · iHATHORiHATHOR
El interruptor GRP se compone de una caja Atex de poliéster reforzado, junto con un...
Interruptor de Seguridad en Caja Atex · iHATHOR

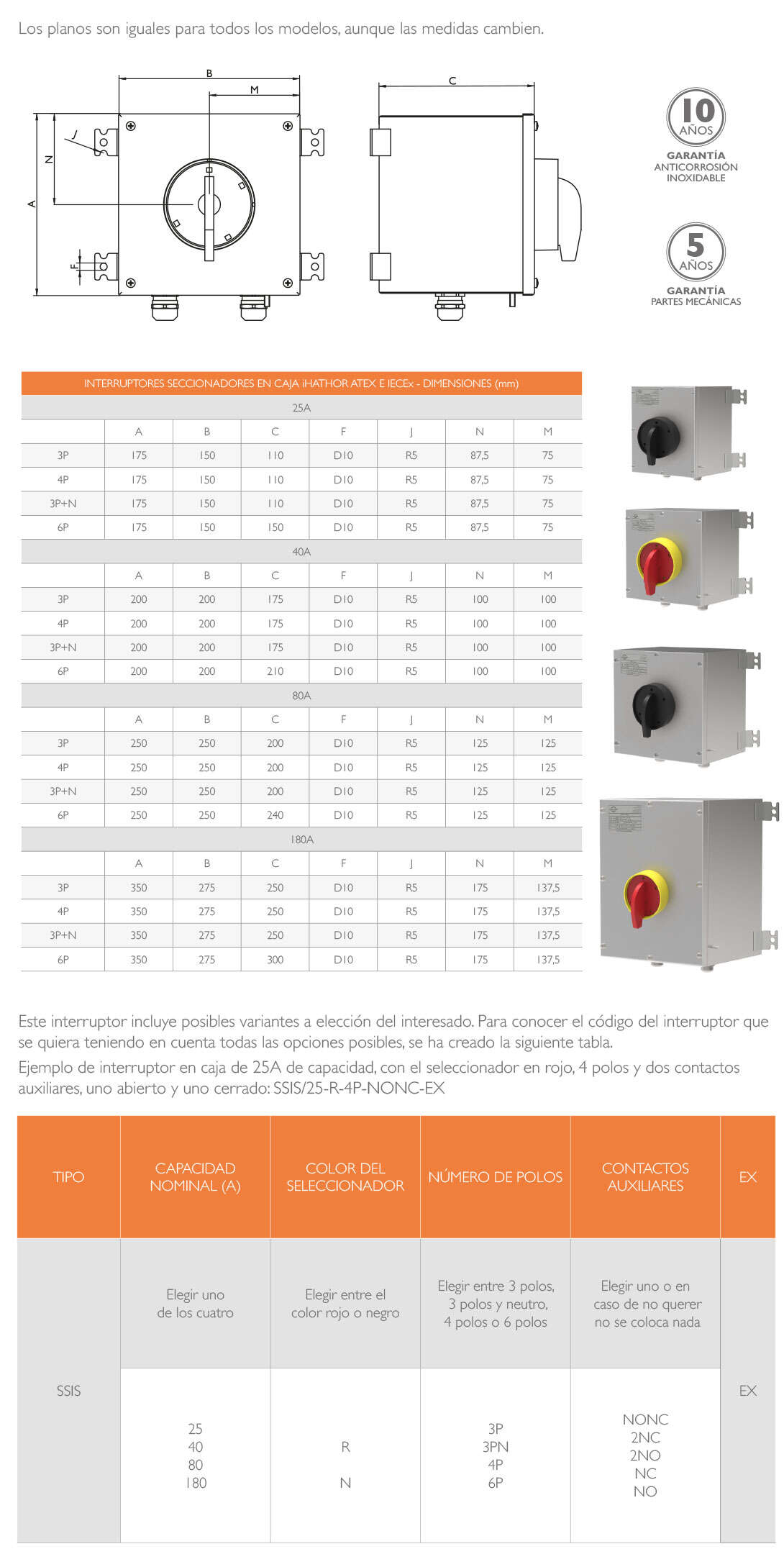

Croquis
